Czym są stosy Frac i dlaczego mają kluczowe znaczenie dla współczesnych operacji uzupełniania odwiertów?

Kominy szczelinowe to wysokociśnieniowe zespoły głowic odwiertów używane do kontrolowania i kierowania hydraulicznego płynu szczelinującego do odwiertu – i stanowią najważniejszy element sprzętu do kontroli ciśnienia podczas każdej operacji szczelinowania.

W przemyśle naftowym i gazowym powodzenie i bezpieczeństwo szczelinowania hydraulicznego zależą w dużej mierze od integralności sprzętu powierzchniowego. Wśród wszystkich zaangażowanych komponentów, stosy frac wyróżniać się jako niezastąpiony. Niezależnie od tego, czy jesteś inżynierem oceniającym sprzęt do kompletacji, czy specjalistą ds. zaopatrzenia porównującym zespoły pod ciśnieniem, zrozumienie stosów szczelinowania – ich konstrukcji, funkcji, parametrów i kryteriów wyboru – jest niezbędne.

Ten przewodnik zawiera kompleksowe spojrzenie na stosy szczelinowania: czym są, jak działają, czym różnią się od tradycyjnego wyposażenia głowicy odwiertu i jakie czynniki decydują o tym, która konfiguracja stosu szczelinowania jest odpowiednia dla danego odwiertu.

Co to jest stos Frac?

A stos frac to wyspecjalizowany zespół kontroli ciśnienia w głowicy odwiertu instalowany na powierzchni odwiertu ropy lub gazu specjalnie na potrzeby operacji szczelinowania hydraulicznego. W przeciwieństwie do stiardowej głowicy odwiertu, która jest zaprojektowana do długotrwałej produkcji, komin do szczelinowania zaprojektowano tak, aby wytrzymywał ekstremalne ciśnienia i zawiesiny ścierne związane z pompowaniem płynu szczelinującego – często mieszaniny wody, propantu i dodatków chemicznych – w głąb formacji.

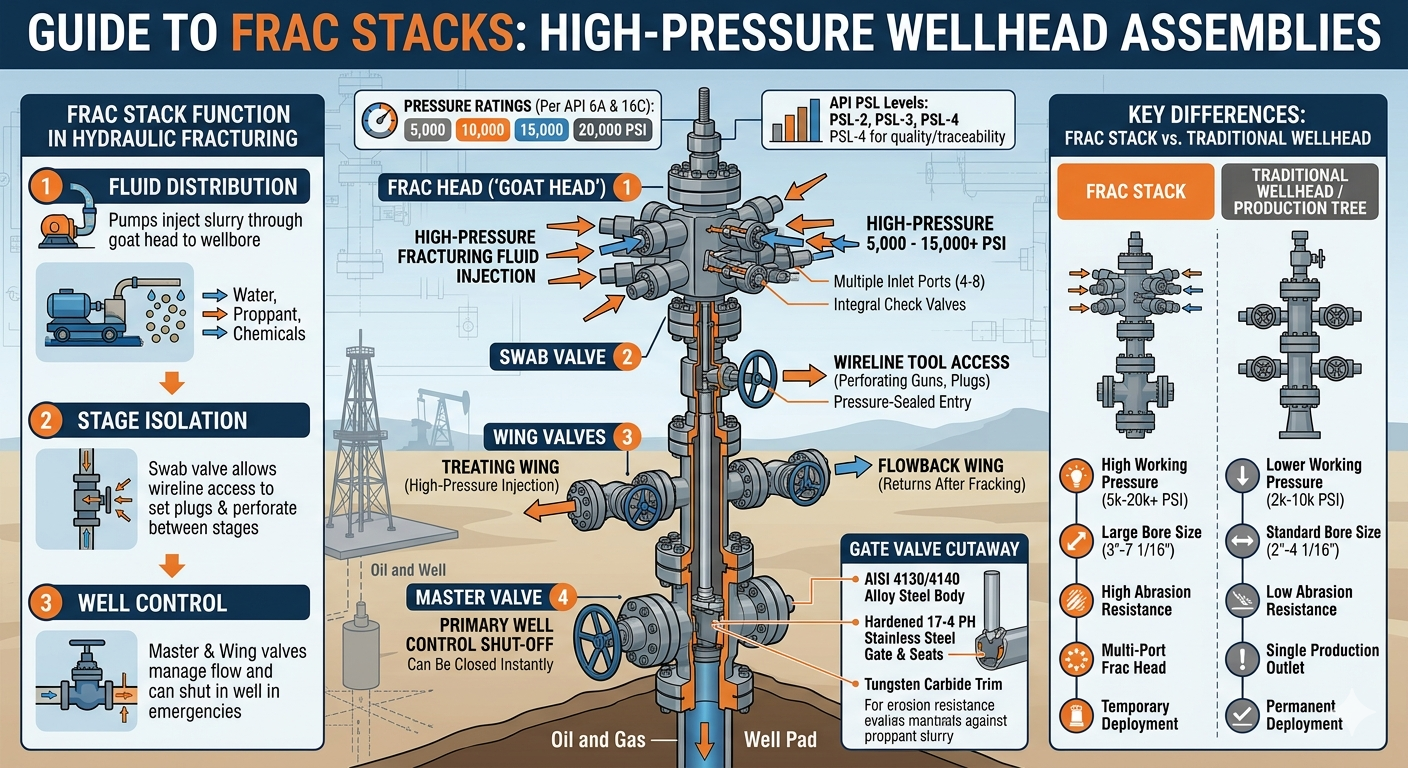

W swojej istocie stos frac zazwyczaj składa się z:

• Zawór główny — główny zawór odcinający u podstawy komina
• Zawór wymazowy — umożliwia dostęp do odwiertu dla narzędzi przewodowych
• Zawory skrzydełkowe — bezpośredni przepływ do i z linii szczelinowania
• Głowa frac (lub głowa kozy) — górny kolektor łączący wiele linii obróbki żelaza
• Sprawdź zawory i linie awaryjne — do kontroli studni i awaryjnego usuwania ciśnienia

Razem te elementy umożliwiają załogom pompowanie płynu szczelinującego pod niezwykle wysokim ciśnieniem – zazwyczaj pomiędzy 5000 i 15 000 PSI , chociaż zastosowania przy bardzo wysokich ciśnieniach mogą przekraczać 20 000 psi — z precyzją i bezpieczeństwem.

Jak działa Stos Frac podczas szczelinowania hydraulicznego?

Komin szczelinowy pełni rolę głównego interfejsu pomiędzy wysokociśnieniowym sprzętem do pompowania powierzchniowego a odwiertem, kontrolując wtrysk płynu na każdym etapie programu szczelinowania.

Kiedy rozpoczyna się szczelinowanie hydrauliczne, pompy wysokociśnieniowe tłoczą płyn szczelinujący poprzez obróbkę żelaznych przewodów podłączonych do głowicy szczelinującej. Głowica szczelinowa — często nazywana „kozią głową” ze względu na swoją konfigurację wieloportową — rozprowadza płyn z wielu pomp jednocześnie do odwiertu. Pozwala to operatorom na osiągnięcie niezwykle wysokich szybkości wtrysku (czasami przekraczających 100 baryłek na minutę ) wymagane do rozbicia ciasnych formacji.

Przez całą operację:

• The zawór główny można natychmiast zamknąć, aby w sytuacji awaryjnej zamknąć studnię
• Zawory skrzydełkowe są otwierane lub zamykane w celu zarządzania przepływem zwrotnym i liniami uzdatniania
• The zawór wymazowy umożliwia ponowne wejście za pomocą narzędzi przewodowych pomiędzy etapami
• Zabij linie umożliwić operatorom pompowanie płynu zabijającego, aby w razie potrzeby odzyskać kontrolę

Po zakończeniu szczelinowania stos szczelinowania może zostać usunięty i zastąpiony drzewkiem produkcyjnym lub może pozostać tymczasowo podczas operacji powrotnych.

Stos Frac a tradycyjna głowica odwiertu: kluczowe różnice

Kominy szczelinowe i konwencjonalne zespoły głowic odwiertów służą różnym celom i są budowane według różnych stiardów. Poniższa tabela podsumowuje najważniejsze rozróżnienia.

Tabela 1: Porównanie stosów szczelinowania i tradycyjnych zespołów głowicy odwiertu/drzewa produkcyjnego w zakresie kluczowych parametrów operacyjnych.

Wartości ciśnienia stosu Frac: co one oznaczają?

Ciśnienie znamionowe jest najważniejszą specyfikacją przy wyborze komina do szczelinowania — bezpośrednio określa, czy zespół może bezpiecznie wytrzymać ciśnienie w odwiercie i obróbce.

Stosy Frac mają ciśnienie znamionowe na API 6A and API 16C standardy. Typowe klasy ciśnienia roboczego (WP) obejmują:

• 5000 PSI WP — nadaje się do płytszych formacji o niższym ciśnieniu
• 10 000 PSI WP – najczęściej stosowany rating w przypadku największych złóż łupków w USA
• 15 000 PSI WP — stosowane w głębokich studniach wysokociśnieniowych, takich jak głębsze cele w Basenie Permskim
• 20 000 psi WP — nowa klasa dla bardzo głębokich lub bardzo ciasnych formacji wymagających ekstremalnych ciśnień obróbki

Warto zauważyć, że ciśnienie robocze stosu frac musi być równy lub większy od maksymalne przewidywane ciśnienie obróbki powierzchni (MASITP) za daną pracę, łącznie z marginesem bezpieczeństwa. Operatorzy zazwyczaj stosują a Margines bezpieczeństwa 10–15%. powyżej obliczonego MASITP przy wyborze wartości znamionowych ciśnienia komina szczelinowego.

Niedopasowanie — użycie niedocenianego stosu szczelinowania — może skutkować katastrofalnym wybuchem lub awarią sprzętu. Według analiz branżowych, incydenty na głowicy odwiertu związane z ciśnieniem pozostają jedną z głównych przyczyn poważnych obrażeń podczas prac wykończeniowych, podkreślając, dlaczego właściwy wybór ratingu nie podlega negocjacjom.

Kluczowe elementy zespołu stosu Frac

Każdy element zestawu szczelinującego odgrywa określoną rolę w utrzymaniu dobrej kontroli i kierowaniu płynem szczelinującym.

1. Zawór główny

Zawór główny to pierwsza linia obrony podczas kontroli odwiertu — może całkowicie zamknąć odwiert w jednej operacji. Zwykle jest to zasuwa pełnoprzelotowa, instalowana bezpośrednio nad szpulą obudowy lub głowicą odwiertu. Podczas normalnych operacji pompowania zawór główny pozostaje całkowicie otwarty, aby zminimalizować spadek ciśnienia. W sytuacji awaryjnej można je zamknąć zdalnie lub ręcznie w ciągu kilku sekund.

2. Zawór wymazowy

Zawór wymazowy znajduje się nad zaworem głównym i zapewnia szczelny punkt dostępu dla narzędzi przewodowych, pistoletów perforujących lub narzędzi do osadzania zatyczek. W przypadku wykończeń metodą „plug and perf” – dominującej techniki w wydobyciu łupków w USA – zawór wymazowy jest używany wielokrotnie pomiędzy etapami szczelinowania w celu przeprowadzenia perforacji i ustawienia korka.

3. Zawory skrzydełkowe (oczyszczanie i przepływ zwrotny)

Zawory skrzydełkowe wystają poziomo z korpusu komina szczelinowania i łączą się z przewodami uzdatniania żelaza (do pompowania) i przewodami przepływu powrotnego (dla powrotów po szczelinowaniu). Typowy komin szczelinowy ma co najmniej dwa zawory skrzydełkowe — jedno do obróbki pod wysokim ciśnieniem i jedno do przepływu powrotnego o niższym ciśnieniu. Wysokociśnieniowe zawory skrzydełkowe w nowoczesnych kominach szczelinowych wykończenie z węglika wolframu aby zapobiec erozji spowodowanej szlamem zawierającym propant.

4. Głowa Frac (głowa kozy)

Głowica szczelinowania jest najwyższym elementem komina szczelinowania i głównym punktem połączenia dla wielu linii obróbki żelaza z pompowni. Głowica szczelinowa zazwyczaj tak ma 4 do 8 portów wlotowych , umożliwiając jednoczesne wstrzykiwanie wielu pomp. Ta możliwość równoległego wtrysku umożliwia uzyskanie niezwykle wysokich natężeń przepływu wymaganych w nowoczesnych, wieloetapowych procesach. Głowica szczelinowa zawiera również zintegrowane zawory zwrotne zapobiegające przepływowi wstecznemu.

5. Linia zabicia i zawory zwrotne

Linie uśmiercające stanowią pomocniczą ścieżkę pompowania ciężkiego płynu do odwiertu w celu odzyskania kontroli w przypadku incydentu związanego z kontrolą odwiertu. Zawory zwrotne są zintegrowane w całym kominie szczelinowania, aby zapobiec cofaniu się płynów lub gazów z odwiertu do przewodów pomp podczas leczenia spadków ciśnienia.

Rodzaje stosów Frac: konfiguracje pojedyncze, podwójne i zamkowe

Stosy szczelinowania są rozmieszczone w kilku konfiguracjach, w zależności od projektu odwiertu, układu wierceń na płycie i celów operacyjnych.

Tabela 2: Typowe konfiguracje stosu frac, ich opisy i optymalne scenariusze zastosowań.

Przyjęcie zamek błyskawiczny frac and symul-frac technik szczelinowania w Basenie Permskim i w innych głównych złożach łupków w USA doprowadziło do znaczących innowacji w projektowaniu kominów szczelinowych. Operatorzy zgłosili, że w przypadku operacji symul-frac poprawa wydajności realizacji o 40–60% w porównaniu do konwencjonalnego szczelinowania w jednym odwiercie, radykalnie zmniejszając koszt w przeliczeniu na stopę boczną.

Wybór materiału i odporność na zużycie w stosach Frac

Wybór materiału ma kluczowe znaczenie, ponieważ stosy szczelinowania są narażone na działanie wysoce ściernych zawiesin propanta — uszkodzenia związane ze zużyciem są jedną z głównych przyczyn przestojów komina szczelinowania i jego wymiany.

Kluczowe kwestie materiałowe obejmują:

• Materiały korpusu i maski: Stal stopowa AISI 4130/4140, poddana obróbce cieplnej w celu spełnienia wymagań API 6A PSL-3 lub PSL-4
• Tapicerka siedzenia i bramy: Węglik wolframu lub hartowana stal nierdzewna 17-4 PH zapewniająca odporność na erozję przy przepływie propantu z dużą prędkością
• Uszczelki: Uszczelnienia elastomerowe muszą być kompatybilne z chemią płynów szczelinujących, w tym z systemami śliskiej wody o wysokim pH i płynami stymulującymi na bazie kwasów
• Środowiska kwaśne (H₂S): Materiały zgodne z NACE MR0175/ISO 15156 są obowiązkowe w przypadku obecności siarkowodoru

Pokazują to badania przeprowadzone w sektorze wyposażenia do kompletacji zawory z węglika wolframu wykazać żywotność 3–5 razy dłużej niż standardowe zawory z oprawą stalową w zastosowaniach wymagających wysokiego stężenia propanta, co znacznie zmniejsza całkowite koszty realizacji dzięki mniejszej liczbie wymian sprzętu.

Standardy API regulujące projektowanie i testowanie stosów Frac

Stosy Frac muszą być zgodne z międzynarodowymi standardami API — zgodność nie jest opcjonalna; jest to wymóg prawny i umowny dotyczący większości operacji naftowych i gazowych.

• API 6A (wyposażenie głowicy odwiertu i choinki): Reguluje projektowanie, materiały, testowanie i znakowanie komponentów głowicy odwiertu, w tym kominów szczelinowych. Poziomy PSL-2, PSL-3 i PSL-4 definiują coraz bardziej rygorystyczne wymagania dotyczące jakości i identyfikowalności.
• API 16C (sprzęt do dławienia i zabijania): Dotyczy elementów kontroli odwiertów wysokociśnieniowych, w tym przewodów uśmiercających i kolektorów dławiących, często zintegrowanych z kominami szczelinowania.
• API 6FA / 6FB (testy ogniowe): Zawory szczelinowe przetestowane ogniowo mogą być stosowane w środowiskach o podwyższonym ryzyku pożaru.
• NACE MR0175: Wymagania materiałowe dla zastosowań z kwasami, gdzie stężenia H₂S przekraczają wartości progowe.

W przypadku odwiertów krytycznych i środowisk wysokiego ryzyka operatorzy zazwyczaj określają PSL-3 lub PSL-4 znamionowe stosy szczelinowania, które wymagają pełnej identyfikowalności materiałów, dodatkowego NDE (badania nieniszczącego) i fabrycznych testów odbiorczych z udziałem świadków (FAT).

Jak wybrać odpowiedni stos Frac: praktyczna lista kontrolna

Wybór odpowiedniego stosu szczelinowania wymaga systematycznej oceny warunków w odwiercie, wymagań operacyjnych i obowiązków regulacyjnych.

Tabela 3: Praktyczna lista kontrolna wyboru komina szczelinowego obejmująca kluczowe parametry inżynieryjne i operacyjne.

Konserwacja, kontrola i żywotność stosu Frac

Aby kominy szczelinowe działały niezawodnie, niezbędna jest prawidłowa konserwacja — uszkodzony zawór lub przepalona uszczelka podczas pompowania pod wysokim ciśnieniem stanowi zarówno zagrożenie dla bezpieczeństwa, jak i kosztowne, nieplanowane przestoje.

Najlepsze praktyki branżowe w zakresie konserwacji stosu szczelinowania obejmują:

• Próba ciśnieniowa przed pracą: Wszystkie kominy szczelinowania muszą zostać poddane próbie ciśnieniowej pod kątem znamionowego ciśnienia roboczego (zwykle próba niskociśnieniowa przy 250 PSI i próba pełnego ciśnienia roboczego) przed każdą pracą.
• Kontrola po pracy: Zawory, gniazda i uszczelki należy sprawdzać po każdej pracy. Osłona zaworów i gniazda zasuwy są elementami najbardziej ulegającymi zużyciu.
• Okresy między pełnymi remontami: Wielu operatorów określa co roku pełny demontaż i ponowną certyfikację 12–18 miesięcy lub po określonej liczbie godzin pracy, w zależności od tego, co nastąpi wcześniej.
• Dokumentacja i identyfikowalność: Dokumentacja konserwacji, certyfikaty prób ciśnieniowych i dokumenty identyfikujące materiały muszą być dołączone do wszystkich stosów szczelinowania na rynkach regulowanych.

Zaniedbywanie cykli konserwacyjnych jest główną przyczyną awarii stosu szczelinowania w terenie. Dane branżowe na to wskazują programy konserwacji zapobiegawczej redukują nieplanowane awarie stosu szczelinowania nawet o 70% , co zapewnia znaczne oszczędności w całym okresie realizacji programu.

Innowacje w technologii Frac Stack

Technologia stosów szczelinowania stale ewoluuje, aby wspierać coraz bardziej agresywne programy wydobycia wymagane przez operatorów łupków.

• Zawory uruchamiane elektrycznie i hydraulicznie: Zdalnie uruchamiane kominy szczelinowe umożliwiają operatorom otwieranie i zamykanie zaworów z bezpiecznej odległości, zmniejszając narażenie personelu podczas operacji pod wysokim ciśnieniem.
• Zautomatyzowane monitorowanie ciśnienia: Zintegrowane przetworniki ciśnienia i integracja ze SCADA w czasie rzeczywistym umożliwiają ciągłe monitorowanie integralności szczeliny szczelinowej podczas pompowania.
• 20 000 psi-class systems: W miarę jak operatorzy celują w głębsze, ciaśniejsze formacje, stosy szczelinowania nowej generacji o wartościach znamionowych 20 000 PSI wchodzą do szerszego użytku komercyjnego.
• Kompaktowe i lekkie konstrukcje: Modułowe stosy szczelinowania zaprojektowane z myślą o szybkim montażu i demontażu w lokalizacjach z wieloma odwiertami skracają całkowity czas ukończenia każdego odwiertu.
• Wiercenie kołkiem szczelinowym z dużą prędkością: Zintegrowane przewody zwijane i systemy przepływu zwrotnego w połączeniu ze stosami szczelinowania umożliwiają szybsze wiercenie korków między etapami, wspierając harmonogramy ukończenia o wysokiej częstotliwości.

Te innowacje wspólnie wspierają dążenie branży szybsze i bardziej efektywne zakończenia jednocześnie zmniejszając ryzyko narażenia ludzi na działanie urządzeń wysokociśnieniowych.

Często zadawane pytania dotyczące stosów Frac

Wniosek: dlaczego odpowiednie ustawienie stosów Frac ma znaczenie

Stosy Frac nie są towarem — są to precyzyjnie zaprojektowane zespoły o krytycznym znaczeniu dla bezpieczeństwa, których prawidłowy dobór, konserwacja i obsługa bezpośrednio wpływają na bezpieczeństwo odwiertu, wydajność wykończenia i ostatecznie na ekonomikę każdego programu szczelinowania hydraulicznego.

Od wyboru właściwej klasy ciśnienia i rozmiaru otworu po określenie odpowiednich gatunków materiału dla zastosowań kwaśnych lub ściernych – każda decyzja dotycząca konfiguracji komina szczelinującego ma konsekwencje w dalszej części procesu. W miarę jak programy wykańczania stają się coraz bardziej agresywne — głębsze, dłuższe odwierty, wyższe ciśnienia oczyszczania, więcej etapów na odwiert — rola wysokowydajnych, odpowiednio certyfikowanych kominów do szczelinowania stanie się jeszcze ważniejsza.

Inżynierowie i specjaliści ds. zaopatrzenia, którzy rozumieją techniczne podstawy stosów szczelinowania, są lepiej przygotowani do podejmowania decyzji poprawiających bezpieczeństwo operacyjne, skracających przestoje sprzętu i optymalizujących całkowity koszt ukończenia odwiertu.
