Wiercenie studni z wydmuchem: przyczyny, znaki ostrzegawcze i bariery kontroli odwiertów

Wybuch podczas wiercenia oznacza utratę kontroli nad odwiertem: płyn złożowy przedostaje się do odwiertu, bariery, które powinny go powstrzymywać, zawodzą jedna po drugiej, a ropa lub gaz docierają na powierzchnię w sposób niepohamowany. Jest to raczej łańcuch awarii niż jedna uszkodzona część, a łańcuch zwykle zaczyna się na długo przed zauważeniem tego przez kogokolwiek na platformie wiertniczej.

Dlatego też wiercenie odwiertów jest traktowane raczej jako dyscyplina, a nie ryzyko, przed którym należy się ubezpieczyć. Poniżej szczegółowo opisano ten termin, cztery przyczyny stojące za większością zdarzeń, wskaźniki kopnięcia, które dają załodze czas na działanie, sprzęt tworzący stos barier oraz parametry i testy, które warto sprawdzić przy określaniu lub zakupie dobrze kontrolowanego sprzętu.

Co to jest studnia wydmuchowa?

Odwiert wydmuchowy to odwiert, w którym nie można już zatrzymać płynów złożowych, w związku z czym ropa naftowa, gaz lub solanka wyciekają z odwiertu na powierzchnię lub do innej formacji. Różnica między kopnięciem a uderzeniem polega na zasięgu, a nie na rodzaju: kopnięcie to napływ, który nadal możesz kontrolować, a wybuch to napływ, którego nie możesz.

Kopnięcie rozpoczyna się, gdy ciśnienie wywierane przez płuczkę wiertniczą spadnie poniżej ciśnienia w porach wierconej formacji. Jeśli załoga zamknie studnię, wypuści napływ wody i przywróci kolumnę błota, wydarzenie zakończy się kopnięciem. Jeśli zamknięcie nie powiedzie się lub zostanie opóźnione, ten sam napływ staje się wybuchem, a słownictwo ponownie się zmienia w zależności od tego, dokąd płynie płyn.

Cztery przyczyny wyjaśniające większość wydmuchów podczas wiercenia

Prawie każdy wybuch podczas wiercenia prowadzi do kolumny błota, która nie równoważy już ciśnienia w formacji, po czym następuje jedna z czterech ścieżek awarii.

1. Niewystarczająca gęstość błota. Błoto jest obciążone zbyt lekko w stosunku do wierconej formacji lub jest rozcieńczane przez sam napływ, w związku z czym ciśnienie hydrostatyczne spada poniżej ciśnienia w porach i odwiert zaczyna płynąć.
2. Utracony obieg. Kiedy błoto przedostaje się do strefy przepuszczalnej lub spękanej, poziom pierścienia spada, a wraz z nim spada ciśnienie hydrostatyczne i niższa formacja może zasilać studnię. Utrata krążenia i kopnięcia są ze sobą tak ściśle powiązane, że wielu operatorów planuje je jako jedną kategorię ryzyka.
3. Nieprawidłowe ciśnienie formacji. Wąski margines między ciśnieniem porów a gradientem pęknięć pozostawia niewiele miejsca między kopnięciem a utraconymi zyskami. Okno wiertnicze o szerokości zaledwie kilku dziesiątych funta na galon karze wszelkie odchylenia w masie płuczki.
4. Awaria buta cementującego i osłonowego. Cement, który nie izoluje buta lub formacji za rurą, umożliwia przepływ płynu w górę — czasami nawet kilka dni po tym, jak na wykresie pompy wydawało się, że cement jest czysty.

Awarie sprzętu i procedur leżą za tymi czterema, a nie obok nich. Nieprzetestowany środek zapobiegawczy, objętość do pit stopu, której nikt nie porównywał z poprzednią godziną, lub powolna decyzja o zamknięciu każdego z nich zamieniają podręcznikowy kopniak w wybuch.

Znaki ostrzegawcze: od kopnięcia do wybuchu

Wskaźniki kopnięcia pojawiają się na minuty lub godziny przed wybuchem, a każdy z nich oznacza zmianę liczby, którą wiertnik już obserwuje.

Przeglądy incydentów powtarzają tę samą lekcję: załogi, które działają zgodnie z pierwszym wskaźnikiem, zatrzymują studnię, podczas gdy załogi oczekujące na potwierdzenie zajmują więcej czasu, niż potrzebuje formacja, aby rozładować pierścień.

Stos barierowy: sprzęt, który zapobiega studni wydmuchowej

Sprzęt sterujący studnią jest zbudowany jako stos niezależnych barier, a każdy element ma zadanie, którego inne nie mogą wykonać.

Zabezpieczenia przed wydmuchami (API 16A)

Pierścieniowy element zabezpieczający zamyka się jako pierwszy, uszczelniając niemal każdy kształt otworu i umożliwiając zdjęcie rury pod ciśnieniem. Następnie przejmują funkcję zabezpieczenia bijakowego: pojedynczy nurnik uszczelnia rurę jednego rozmiaru, podczas gdy podwójny nurnik łączy w sobie siłowniki rurowe z siłownikami ślepymi lub ścinanymi, które przecinają sznurek i uszczelniają otwarty otwór. Ciśnienie robocze, a nie kolor farby, decyduje o tym, czy zabezpieczenie jest dopuszczalne w danej studni.

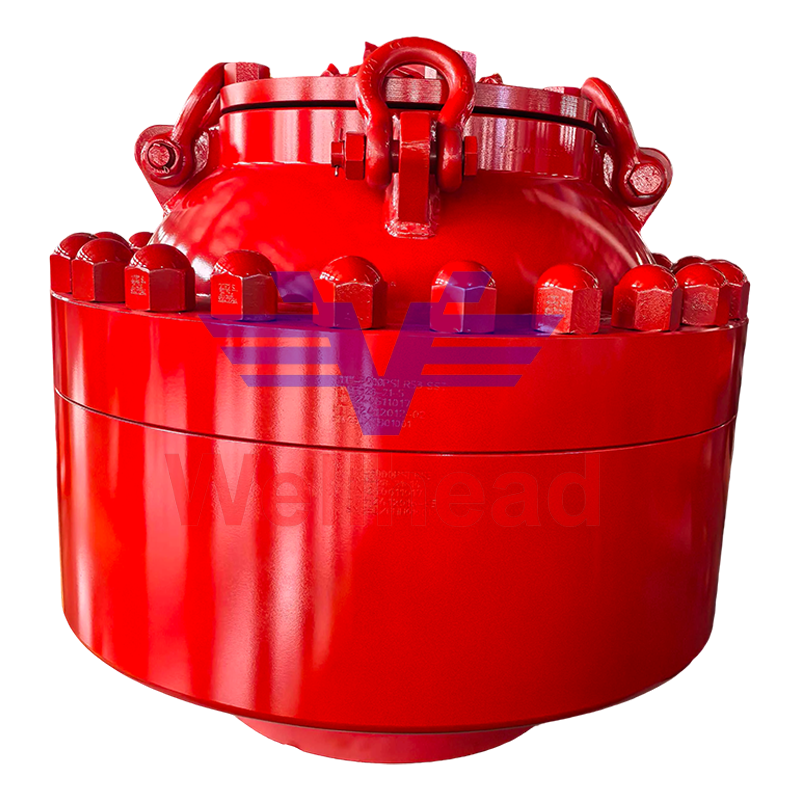

API 16A Pierścieniowy środek zapobiegający wydmuchom do kontroli studni Uszczelka pierścieniowa BOP pokazana jako pierwsza bariera uszczelniająca w dobrze kontrolowanym stosie, ze szczegółami dotyczącymi uszczelnienia, trwałości i kompatybilności sprzętu. Zobacz produkt →

Środek zapobiegawczy jest wart swojej oceny z tabliczki znamionowej tylko wtedy, gdy zostanie sprawdzony, czyli wtedy, gdy kikut testowy zasługuje na swoje miejsce. Prawidłowo oceniony kikut testowy BOP pozwala urządzeniu zweryfikować stos pod pełnym ciśnieniem przed jego użyciem, a nie po nim, a także chroni stos przed uszkodzeniem podczas powtarzających się, nietestowanych cykli.

Zadławij i zabij kolektory (API 16C)

Po zamknięciu odwiertu kolektor dławiący staje się instrumentem przywracającym kontrolę nad odwiertem: utrzymuje przeciwciśnienie w pierścieniu, podczas gdy napływ jest rozprowadzany z kontrolowaną szybkością. Kolektor zabójczy zapewnia równoległą ścieżkę pompowania ciężkiego płynu do studni. Obydwa muszą obsługiwać ścierne, gazowane, a czasem kwaśne płyny pod pełnym ciśnieniem w odwiercie, dlatego dławiki o twardej powierzchni i prawidłowo zorientowane ścieżki przepływu mają tutaj większe znaczenie niż w prawie jakiejkolwiek innej części platformy.

Zabijanie studni wydmuchowej: co działa po utracie kontroli

Po wyschnięciu odwiertu cel zmienia się z zapobiegania na kontrolę, a dostępne metody można podzielić na trzy grupy.

• Bullheading i dynamiczne zabijanie. Ciężki płyn jest pompowany szybciej, niż formacja jest w stanie zasilić odwiert, zmuszając napływ z powrotem tam, skąd pochodzi. Pasuje do studni płytkich lub o niskim przepływie i zależy od wydajności pompowania powierzchniowego.
• Zakrywanie. Na głowicę odwiertu ładuje się komin zakrywający, aby odciąć dopływ na powierzchnię, zwykle ze statku. Kupuje czas, ale nie zabija studni.
• Dobrze odciąż. W miejscu przecięcia odwiertu wietrznego wierci się studnię kierunkową, a następnie przez skrzyżowanie pompuje się ciężki muł, aby go zabić. Jest to najwolniejsza i najbardziej niezawodna opcja oraz standardowy wybór w przypadku wybuchów podmorskich.

Kolektor dławikowy API 16C do kontroli ciśnienia w studni Kolektor powierzchniowy stosowany w metodach kontroli odwiertów do regulacji ciśnienia przez zawory dławiące podczas wierceń, wydobycia i prac remontowych. Zobacz produkt →

Wszystkie trzy zależą od tego samego sprzętu powierzchniowego: pomp, przewodów wysokociśnieniowych i kolektora, który może utrzymywać i regulować ciśnienie bez erozji i wycieków.

Dopasowywanie ocen sprzętu do naprawdę dobrych warunków

Ciśnienie znamionowe jest pierwszym filtrem przy każdym zakupie kontroli odwiertu, ale nigdy nie jest jedynym. Dwa zespoły o tej samej tabliczce znamionowej 15 000 psi mogą zachowywać się bardzo odmiennie w kwaśnej, gorącej studni pod wysokim ciśnieniem.

• Klasa ciśnienia i ciśnienie próbne. Ciśnienie robocze określa limit serwisowy; ciśnienie próbne jest tym, co sprzęt musi przetrwać na pniu. Poproś o jedno i drugie oraz o zapis.
• Klasa temperaturowa. Elastomery i gniazda kwalifikują się w określonym zakresie, od około -46°C do 121°C dla klas powszechnych i wyższych dla klas specjalnych. Blokada przystosowana do odwiertu umiarkowanego nie jest automatycznie akceptowalna w przypadku odwiertu gorącego gazu.
• Klasa materiału. Zawartość H2S i CO2 decyduje o tym, czy akceptowalna jest standardowa stal węglowa, czy też części zwilżane muszą spełniać wymagania specyfikacji pracy w trudnych warunkach.
• Poziom specyfikacji produktu. Poziomy PSL określają, ile dodatkowych testów i dokumentacji jest wymaganych i stanowią praktyczną różnicę między zaworem do użytku ogólnego a zaworem do krytycznych zadań związanych z kontrolą odwiertu.

Głowica odwiertu pod kominem zasługuje na taką samą analizę, jak zabezpieczenia nad nią. Przenosi struny osłonowe, panuje takie samo ciśnienie w formacji i stanowi ostatnią barierę, zanim płyn dotrze na powierzchnię.

Montaż głowicy odwiertu i choinki do produkcji ropy i gazu Głowica odwiertu powierzchniowego i zestaw choinkowy do kontrolowania, monitorowania i dystrybucji przepływu ropy i gazu w odwiertach produkcyjnych. Zobacz produkt →

Często zadawane pytania

Jak szybko kopnięcie może zmienić się w wybuch?

W studni gazowej może to zająć tylko kilka minut. Gaz rozszerza się podczas wznoszenia, więc napływ z kilku tysięcy metrów w dół może bardzo szybko rozładować pierścień, gdy zbliży się on do powierzchni. Dlatego też procedura zamykania jest mierzona w sekundach i ćwiczona, aż stanie się automatyczna.

Jaka jest różnica między wybuchem a wybuchem pod ziemią?

Wydmuch powierzchniowy dociera do podłogi platformy wiertniczej i atmosfery; podziemny wybuch pozostaje pod ziemią i przepływa krzyżowo do płytszej formacji. Podziemne wydmuchy mogą być trudniejsze do zdiagnozowania, ponieważ na powierzchni może być słabo widoczny przepływ, ale mimo to uszkadzają studnię i zbiornik.

Czy można zatrzymać wydmuch bez studni ulgowej?

Czasami. Głowice, zasypywanie i interwencje w odwiertach powstrzymują wybuchy, szczególnie na lądzie lub w płytkiej wodzie. Studnię nadmiarową stosuje się, gdy inne metody zawiodą lub gdy nie można bezpiecznie podejść do studni.

Jak często należy testować zabezpieczenie przeciwerupcyjne?

Testy funkcjonalne są zwykle przeprowadzane co tydzień lub podczas każdego przejazdu, z pełnym testem ciśnieniowym na początku odwiertu, po wszelkich pracach BOP oraz w odstępach czasu określonych w polityce kontroli odwiertu obowiązującej u operatora.

Wiercenie studni wydmuchowej bardziej nagradza przygotowanie niż reakcję. Zrównoważona kolumna błota, przetestowany stos barier i załoga, która traktuje zysk w boksie jako sygnał przerwania pracy, zapobiegają większej liczbie wybuchów niż jakikolwiek pojedynczy element wyposażenia, a kosztują znacznie mniej niż alternatywa.
